소방 수신기 설명 (P형 수신기, P형 1급 수신기, 소방 수신기 스위치, 수신기 오작동)

소방 수신기는 자동화재탐지설비 중 하나로 화재초기에 발생하는 열, 연기, 불꽃 등을 감지기에 의해 감지하여 자동으로 경보를 발함으로써 화재를 조기에 발견하고 피난, 소화 등을 가능하게 하기 위한 설비이다.

소방안전관리 대상물의 경우 대부분 P형 1급 수신기가 설치되며, 수신기는 로터리 방식과 버튼방식이 일반적으로 사용되고 있다. 각 스위치별 기능과 오작동 대처에 대해 알아보도록 하겠다.



◎P형 1급 수신기 스위치 기능

아래의 사진에 표시된 번호와 해당 스위치에 대한 설명이다.

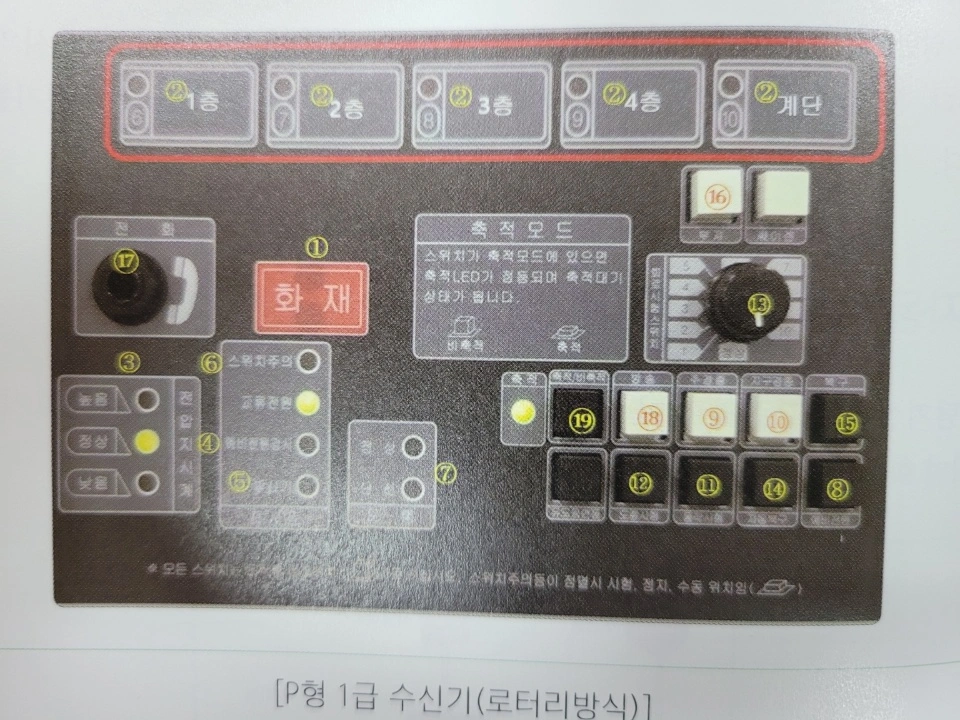

P형 1급 수신기(로터리 방식)

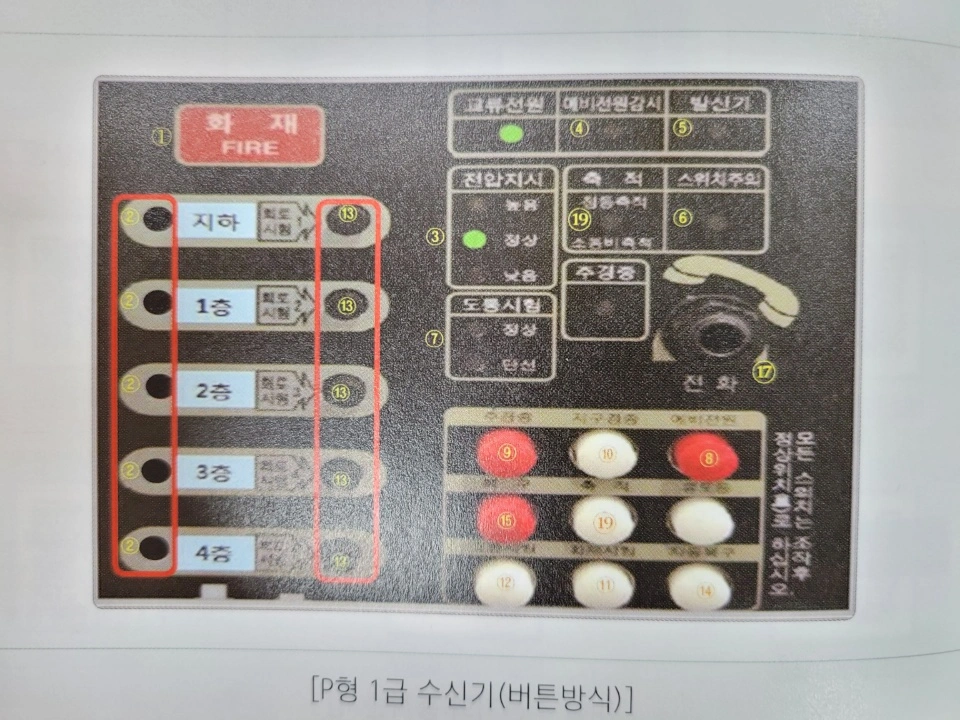

P형 1급 수신기(버튼 방식)

1. 화재표시등 : 화재신호가 발생된 경우 적색으로 표시
2. 지구표시등(경계구역표시등) : 화재신호가 발생된 각 경계구역을 나타내는 표시등
3. 전압표시등(전압계) : 수신기의 공급전압을 표시
4. 예비전원 감시표시등(축전지이상등) : 예비전원의 이상 유무를 확인하여 주는 표시등
5. 발신기응답표시등(작동등) : 수신기에 수신된 신호가 발신기의 조작에 의한 신호인지의 여부를 식별해 주는 표시 장치
6. 스위치주의표시등 : 각 조작스위치가 정상위치에 있지 않을 경우 점멸/점등을 반복
7. 도통시험표시등 : 도통시험에서 해당 회로의 불량(적색등 점등)과 정상(녹색등 점등) 여부를 쉽게 판별할 수 있는 표시등
8. 예비전원시험스위치 : 예비전원의 배터리 충전상태 점검 시 사용
9. 주경종정지스위치 : 수신기 옆 또는 내부에 있는 주경종을 정지할 때 사용
10. 지구경종정지스위치 : 지구경종의 명동을 정지할 때 사용하는 스위치
11. 동작시험스위치 : 수신기에 화재신호를 수동으로 입력하여 수신기가 정상적으로 동작되는지를 점검하는 시험 스위치
12. 도통시험스위치 : 도통시험 스위치를 누르고 회로선택스위치를 회전시켜, 선택된 회로의 결선 상태를 확인할 때 사용
13. 회로선택스위치 : 스위치 주위에 회로번호가 표시되어 있으며, 동작시험이나 회로도통시험을 실시할 때 필요한 회로를 선택하기 위하여 사용하는 스위치
14. 자동복구스위치 : 스위치가 시험위치에 놓여 있을 때에는 감지기의 복구에 따라 수신기의 동작상태가 자동복구
15. 화재복구스위치 : 수신기의 동작상태를 정상으로 복구할 때 사용
16. 부저정지스위치 : 부저를 정지할 때 사용
17. 전화잭 : 발신기와 수신기, 수신기 상호간 통화 가능
18. 비상방송정지스위치 : 비상방송 연동을 정지시킨다.
19. 축적스위치 : 일시적으로 발생한 열/연기 또는 먼지 등으로 인하여 감지기가 화재 신호를 발신할 우려가 있는 경우에 대비하기 위하여 사용되는 스위치

◎수신기 오작동 시 조치 방법

수신기 오작동은 빈번하게 일어나나 아무 이유 없이 일어나지는 않는다. 오작동 시 복구 조치 전 반드시 해당 구역을 확인하여 오작동이 맞는지 먼저 살펴보아야 한다. 다음은 오작동 시 조치 방법이다.

1. 작동 구역을 직접 방문하여 이상여부 확인
2. 주경종(사진 9번) / 지구경종(사진 10번) / 자동복구(사진 14번) 스위치 작동
3. 오작동 원인 파악

수신기 오작동은 대부분 감지기에서 일어나기 때문에 자주 발생하는 경우는 전문 업체를 통하여 점검 받는 것이 좋다. 오작동이 자주 일어나면 실제 화재 시 대응이 미숙해질 우려가 있다.
